CHAVE DESLIZANTE 2 POSIÇÕES – JAGUAR, MUSTANG E JAZZMASTER
Chave deslizante de 2 posições com configuração DPDT e 6 terminais, indicada para reposição, manutenção e projetos de elétrica em guitarras estilo Jaguar, Mustang e Jazzmaster.
Possui funcionamento ON-ON, com uma combinação de contatos em cada posição, botão deslizante preto e formato compacto para instalação no instrumento.
PRINCIPAIS CARACTERÍSTICAS
• Tipo: chave deslizante / Slide Switch
• Número de posições: 2
• Funcionamento: ON-ON
• Configuração elétrica: DPDT – Double Pole Double Throw
• Número de terminais: 6
• Aplicação: guitarra elétrica
• Aplicações: Jaguar, Mustang e Jazzmaster
• Botão: preto
• Parafusos de montagem: inclusos
• Marca: GMusic Parts
• Conteúdo: 1 chave deslizante + parafusos de montagem
PARA QUE SERVE ESSA CHAVE?
É uma chave deslizante utilizada para selecionar ou acionar funções na elétrica da guitarra.
Esse formato de chave é encontrado em diferentes circuitos de guitarras estilo Jaguar, Mustang e Jazzmaster.
O QUE SIGNIFICA DPDT?
DPDT significa Double Pole Double Throw.
Na prática, a chave possui 6 terminais e permite comutar dois conjuntos de contatos simultaneamente entre duas posições.
O QUE SIGNIFICA ON-ON?
Significa que a chave possui duas posições de funcionamento.
Em uma posição é acionada uma combinação de contatos e, ao deslizar a chave, outra combinação é acionada.
Este modelo não possui uma terceira posição central.
SERVE PARA GUITARRA JAGUAR?
Sim.
A chave deslizante DPDT de 2 posições é utilizada em circuitos de guitarras estilo Jaguar.

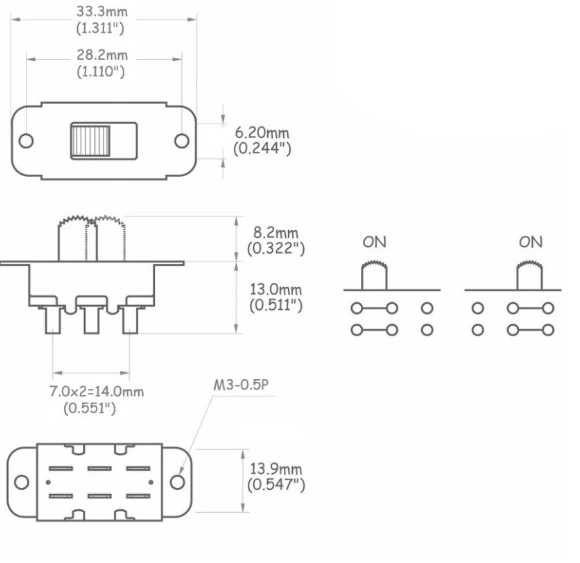

Para reposição, confira também as medidas apresentadas nas fotos do anúncio para confirmar a instalação física no instrumento.
SERVE PARA GUITARRA MUSTANG?
Sim.
Esse tipo de chave deslizante DPDT de 2 posições também é utilizado em guitarras estilo Mustang.
Confira as medidas apresentadas nas fotos para comparar a instalação física da chave.
SERVE PARA GUITARRA JAZZMASTER?
Sim.
Chaves deslizantes de 2 posições são utilizadas em circuitos de guitarras estilo Jazzmaster, incluindo aplicações no circuito Rhythm.
Para reposição, utilize as medidas apresentadas no anúncio como referência para a instalação física.
POSSO UTILIZAR ESSA CHAVE EM OUTROS PROJETOS?
Sim.
Além das aplicações em Jaguar, Mustang e Jazzmaster, a chave pode ser utilizada em outros projetos de elétrica que necessitem de uma chave deslizante DPDT ON-ON de 2 posições e 6 terminais.
A função realizada pela chave será determinada pela ligação utilizada no projeto.
ESTOU SUBSTITUINDO UMA CHAVE ANTIGA. COMO SABER SE É A CORRETA?
Se o instrumento utiliza uma chave deslizante de 2 posições e 6 terminais, compare o formato e as medidas da chave original com as informações e fotos deste anúncio.
Se ainda houver dúvida, informe a marca e o modelo do instrumento na área de perguntas. A Garage Music verifica a aplicação para ajudar na escolha da peça correta.
OS PARAFUSOS ACOMPANHAM A CHAVE?
Sim.
A chave acompanha os parafusos para montagem.
