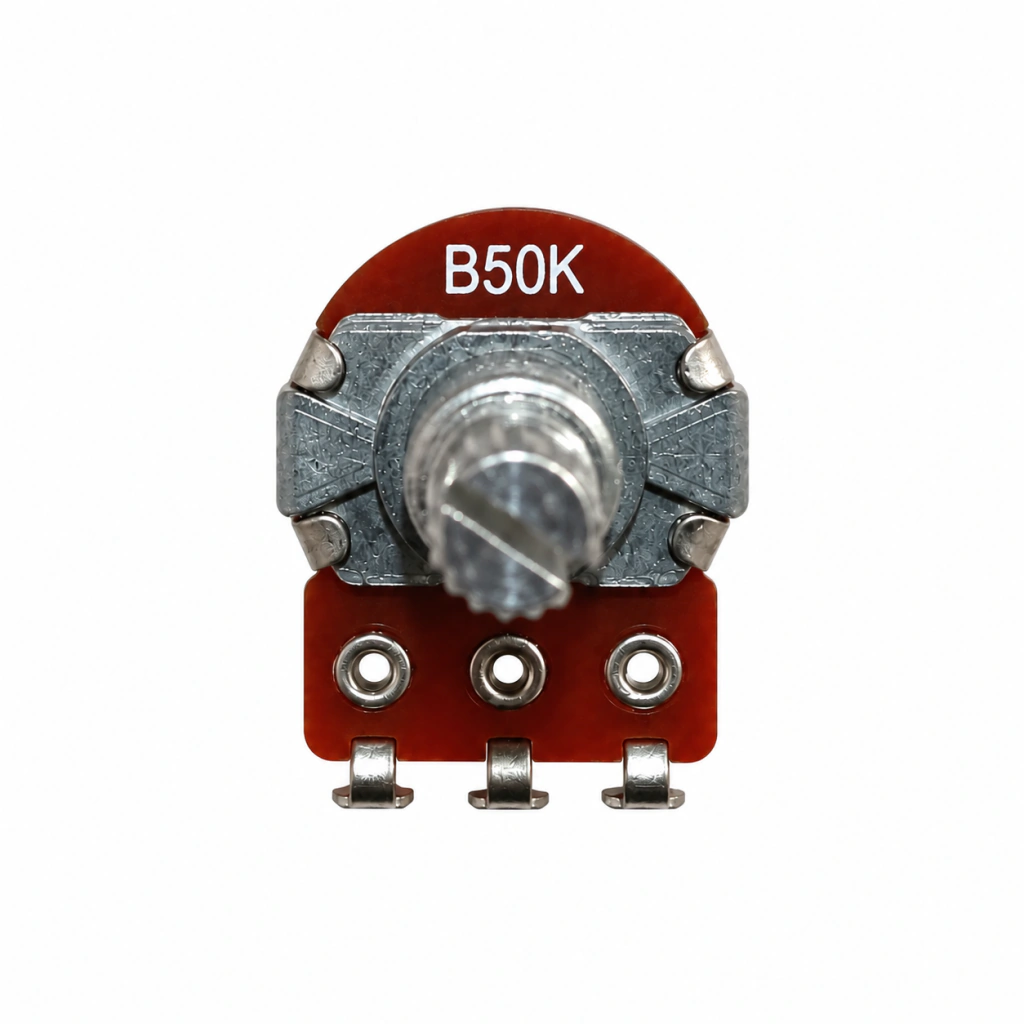

POTENCIÔMETRO ALPHA KOREA LINEAR – TAMBOR PEQUENO – EIXO LONGO
Potenciômetro Alpha Korea indicado para controles de volume ou tone de guitarras e contrabaixos, conforme a configuração elétrica do instrumento.
Disponível em B10K, B25K, B50K, B100K, B250K e B500K, com curva B linear, tambor pequeno de aproximadamente 16 mm, eixo longo e eixo estriado com 18 dentes.
Indicado para substituição de potenciômetros com chiado, falhas ou desgaste e também para montagens e reformas da elétrica do instrumento.
PRINCIPAIS CARACTERÍSTICAS
• Função: VOLUME ou TONE, conforme o circuito
• Curva: B – linear
• Resistências disponíveis: B10K, B25K, B50K, B100K, B250K e B500K
• Tambor: pequeno – aproximadamente 16 mm
• Eixo: longo
• Referência: 16/18
• Eixo estriado: 18 dentes
• Knob: encaixe/pressão para 18 dentes ou modelo com parafuso lateral compatível
• Instalação: direta no corpo ou superfície que exija maior comprimento de eixo
• Aplicação: guitarra e contrabaixo
• Marca: Alpha Korea
QUAL RESISTÊNCIA ESCOLHER?
B10K, B25K, B50K e B100K são valores utilizados em diferentes configurações de instrumentos com captadores ou circuitos ativos.
B250K é uma referência tradicional em circuitos passivos com captadores single coil.
B500K é uma referência tradicional em circuitos passivos com captadores humbuckers.
Essas aplicações são referências, não regras absolutas. Em uma substituição, o valor utilizado originalmente no instrumento é a principal referência para preservar sua configuração.
TAMBOR PEQUENO – CONSTRUÇÃO COMPACTA E CUSTO-BENEFÍCIO
Com aproximadamente 16 mm, o tambor pequeno possui construção compacta e ocupa menos espaço dentro da cavidade do instrumento.
É uma alternativa com bom custo-benefício para substituições, reformas e montagens em que não exista necessidade específica de utilizar um potenciômetro de tambor grande.
O tamanho do tambor, por si só, não significa diferença de função elétrica ou melhor desempenho.
EIXO LONGO – INSTALAÇÃO DIRETA NO CORPO
O eixo longo é indicado principalmente quando o potenciômetro precisa atravessar uma maior espessura antes da colocação da arruela e da porca de fixação.
Essa configuração pode ser utilizada em instrumentos com instalação direta no corpo ou em outras situações que necessitem de maior comprimento de eixo.
Para instalações em escudos, placas de controle ou superfícies mais finas, os modelos de eixo curto são normalmente mais indicados.
CURVA B – LINEAR
Na curva B linear, a resistência varia de maneira proporcional ao movimento do eixo do potenciômetro.
Essa característica proporciona uma progressão mais uniforme ao longo do curso e permite sua utilização em controles de volume ou tone, conforme a configuração elétrica do instrumento.
PERGUNTAS FREQUENTES
TENHO UM INSTRUMENTO ATIVO. QUAL DEVO ESCOLHER: 10K, 25K, 50K OU 100K?
O valor depende do circuito utilizado no instrumento. O fato de o instrumento ser ativo não determina sozinho se o correto é 10K, 25K, 50K ou 100K.
Em uma substituição, utilize como referência o mesmo valor do potenciômetro original. Se não for possível identificá-lo, informe a marca e o modelo do instrumento. A Garage Music verifica a aplicação para ajudar na escolha.
QUAL A DIFERENÇA ENTRE A CURVA A E A CURVA B?
A diferença está na progressão do controle.
A curva A é logarítmica e muito utilizada em controles de volume. A curva B é linear e apresenta uma variação mais uniforme ao longo do curso, podendo ser utilizada em volume ou tone conforme a configuração do instrumento.
QUANDO PRECISO DE EIXO LONGO?
Quando a instalação exige que o eixo atravesse uma maior espessura antes da fixação da arruela e da porca.
Em uma substituição, a referência mais segura é utilizar o mesmo tipo de eixo do potenciômetro já instalado no instrumento.
NÃO SEI SE ESTE É O POTENCIÔMETRO CORRETO PARA O MEU INSTRUMENTO. O QUE FAÇO?
Informe a marca e o modelo do instrumento. A Garage Music verifica a aplicação para ajudar na escolha do potenciômetro correto.
Importante: por se tratar de um componente metálico, podem ocorrer pequenas variações de tonalidade, acabamento e marcas superficiais entre as unidades. Essas características são normais do processo de fabricação e não alteram o funcionamento do produto.
